Algemeen
Naast de hotmelt unit zijn er uiteraard nog aanvullende hotmelt onderdelen nodig voor een complete hotmelt installatie. Dit betreft dan één of meerdere verwarmde slangen, koppelstukken voor de slangen, hotmelt guns of handpistolen, magneetventielen, modules, nozzles en divers kleinmateriaal, zoals luchtslang (in 6 of 8mm diameter), luchtkoppelingen etc. Onderstaand behandelen wij diverse van deze benodigde onderdelen. Wij hopen u hiermee het e.e.a. te kunnen verduidelijken, vooral als u voor de eerste maal, tot aanschaf van een hotmelt installatie overgaat.
Hotmelt guns en modules

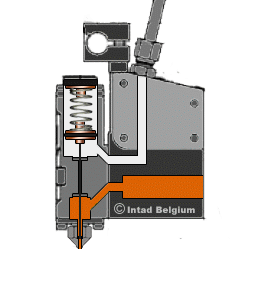

Deze worden onder diverse benamingen aangeboden, zoals; hotmelt pistolen, lijmkoppen, applicatie pistolen etc. Verder worden de pistolen zowel met als zonder modules aangeboden. De hotmelt guns uit ons leveringsprogramma worden over het algemeen (tenzij anders aangegeven) geleverd inclusief modules. De guns zijn of van het type lucht-open veer-gesloten, of lucht-open lucht-gesloten, dit slaat dan op de werking van de modules. Van het lucht-open veer-gesloten principe hebben wij een animatie gemaakt om de werking te demonstreren. Een luchtgesloten module is bijna idem, echter wordt de naald niet naar beneden gedrukt middels een veer, maar middels luchtdruk. Er bevindt zich dan een extra luchtkanaal in het pistool en om het pistool te sluiten en gesloten te houden wordt er dan luchtdruk gezet bovenop de schijf waaraan de naald is gemonteerd. De hotmelt guns en modules zijn er in vele soorten, module bezettingen en maten verkrijgbaar. Neem eens een kijkje op onze folderpagina voor meer informatie.
Hotmelt lijmkoppen standaard
Hotmelt lijmkop "mini"
Geïsoleerde hotmelt lijmkop "Ecoshot"
Magneetventielen
Deze zijn bedoeld voor het openen en sluiten van de lijmkoppen. De keuze m.b.t. het magneetventiel is geheel afhankelijk van de ingebruikzijnde of te gebruiken lijmkop. De bij ons verkrijgbare magneetventielen zijn van het type 3/2 4/2 of 5/2, waarbij dan het cijfer voor de / staat voor het aantal wegen en het cijfer 2 achter de / staat voor de dubbele werking (open of gesloten). Een 3/2 ventiel is bedoeld voor een lucht-open veer-gesloten kop. Het ventiel heeft een luchtingang en een luchtuitgang, waarbij via de laatste uitgang ook weer de overtollige lucht vanaf de lijmkop wordt afgevoerd naar de aflaat binnen het magneetventiel (messingkleurige demper). De lucht onder de schotel (zie animatie) moet immers ook weer weggevoerd worden, anders zou de veer de module nooit kunnen afsluiten. Een 4/2 en een 5/2 ventiel zijn beiden bedoeld voor lucht-open lucht-gesloten lijmkoppen. Deze lijmkoppen hebben twee luchtaansluitingen; één om de module te sluiten en de andere om de module te openen. Beide kanalen laten zowel lucht in als af, wat in principe logisch is anders zou door de achterblijvende luchtdruk in een kanaal de module niet kunnen openen of sluiten. Beide magneetventielen hebben één luchtinlaat en twee schakelende luchtkanalen (voor het openen en sluiten van de modules), de 4/2 heeft echter maar één luchtaflaat, terwijl de 5/2 twee luchtaflaten heeft (voor een snellere luchtafvoer).
